PVC快速卷簾門

快速卷簾門：是一種以PVC涂層織物配置水平增強構件為簾布，上下快速卷動的內門。它適用于車間、庫房、及潔凈車間的內部隔斷門，以快速啟閉阻隔空氣和溫度的對流。

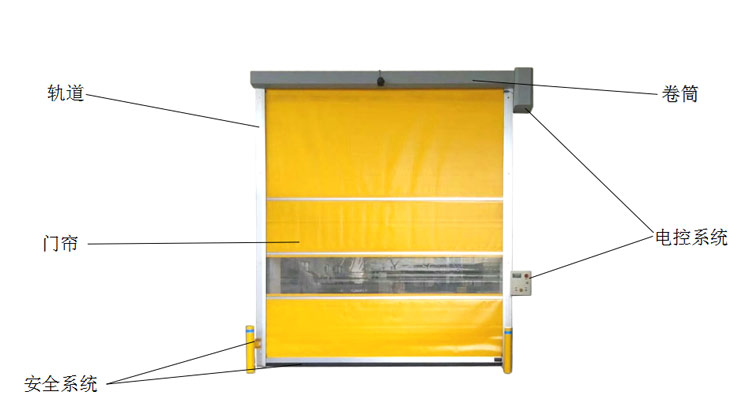

產品結構

產品結構

PVC快卷門由6個主要部件組成：

（1）門簾

（2）軌道

（3）卷筒

（4）電控系統

（5）安全系統

（6）其他選配

1.1.1門簾

門簾是由PVC涂層織物構成。門簾被纏繞在卷軸上，卷軸需要占用一定的建筑空間。

頂部：門簾的頂部固定在卷軸上，通過卷軸的旋轉門簾被纏繞在卷軸上。卷軸被安裝在門洞口上方的簾布包廂內。

底部：門的底部由鋁合金底梁和底封膠皮構成，并配有安全氣囊。這樣的設計保證門下方的通行的人員或物品的安全。

側部：門體的側部由鋁合金軌道及密封毛刷構成。這個設計可以使門簾與門柱在更小的摩擦下順利的運行。

門簾顏色標配：紅色RAL3002，藍色RAL5002，黃色RAL1023，桔黃RAL2004和灰色RAL9022。

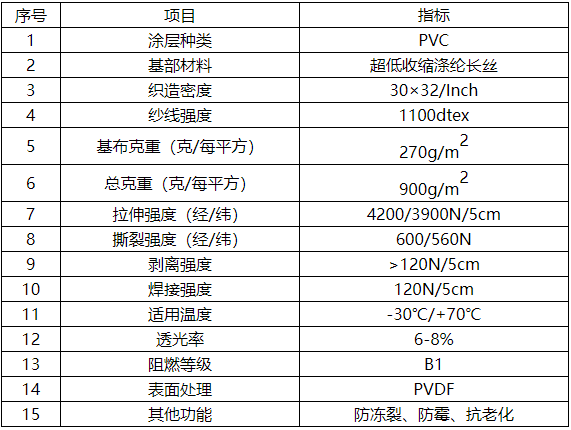

門簾性能參數

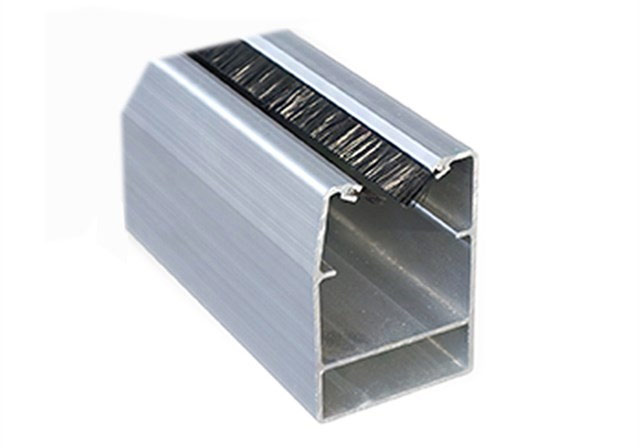

1.1.2軌道

PVC快速卷簾門的軌道通常由鋁合金材料制成，根據快速卷簾門的門簾大小，材料的厚度也不同，但是較少不低于2.5mm，這樣才能保證它有足夠的支撐力，能夠防止快速門的下沉或變形。

1.1.3卷筒

卷筒置于快卷門頂部簾布包廂內，采用優質高精度無縫鋼管加工，確保卷筒高速卷動時的平衡。

卷筒有114mm和165mm兩種規格，根據門的尺寸配置。

1.1.4電控系統

PVC快速卷簾門的電控系統主要由驅動電機、控制箱組成。

驅動電機的旋轉來驅動門的開啟和關閉。驅動電機來控制門的關閉速度?？刂茊卧獮殚T的運行提供速度調節和自動功能。

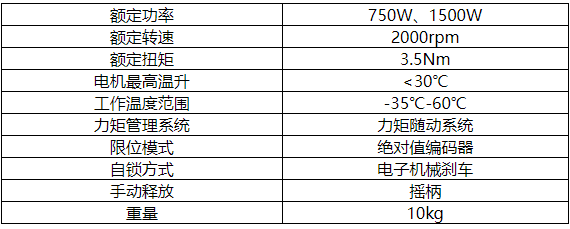

電機規格參數

 控制箱安裝在門洞口側部的墻壁上?？刂葡渖嫌虚_門、關門、停止按鈕和急停按鈕。控制箱上還安裝有主電源開關，可以通過旋轉該開關來接通或斷開供電電源。

（1）顯示屏

（2）開門按鈕

（3）關門按鈕

（4）急停按鈕

（5）電源開關

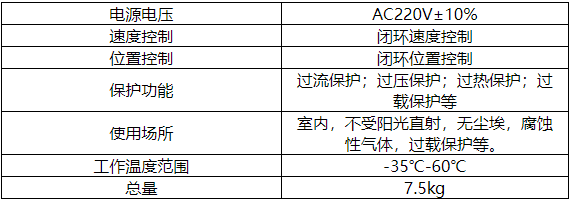

電控規格參數

1.1.5安全系統

PVC快速卷簾門的安全系統主要有安全氣囊和紅外對射裝置組成。

紅外對射裝置：在門框的兩側會相對地安裝一組紅外對射，發射一束紅外線光束，在門簾向下運行時，紅外線光束要是被障礙物阻擋，安全保護系統就會發出命令，命令電機停止運行，并使門體自動向反方向運行，直至返回到開啟狀態。

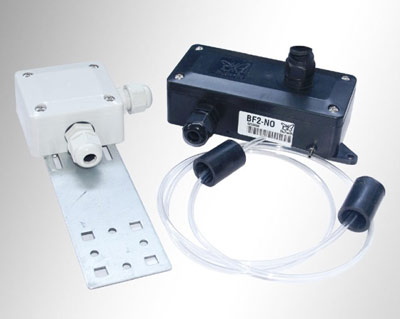

安全氣囊：安全氣囊一般是安裝在快速門門簾下方底封膠皮內。平時氣囊處于飽和狀態，在門簾關閉的過程中，一旦遇到障礙物，壓力過大就會導致氣囊氣體被擠壓出去，此時門簾就會在裝置的作用下立即向反方向運行，防止夾到障礙物，造成意外事故。

1.1.6其他選配

1、門簾：耐低溫門簾-50~70℃

2、視窗：普通透明PVC視窗、防火透明PVC視窗

3、雷達：普通雷達、人車分流雷達

4、地磁

5、遙控

6、拉繩開關

7、光電控制

產品原理

PVC快卷門的工作原理：卷筒由兩側導軌上的軸承座支撐，門簾卷在卷筒上，開門機安裝在卷筒的軸端，當控制箱在手動位置時，手按開啟和關閉按鈕，門簾卷起或落下實現門簾的啟閉。到位由限位開關和伺服控制計數限位，確保30萬次誤差不到1mm；當控制系統在自動狀態時，由雷達控制門的啟閉，在關門過程中遇阻，氣囊開關在不到1秒鐘的時間內作出反應，門即反轉回到全開狀態。如裝有紅外光電開關的快卷門，當人物阻斷紅外線門簾同樣回到全開狀態。另可根據用戶要求裝設地磁感應器。

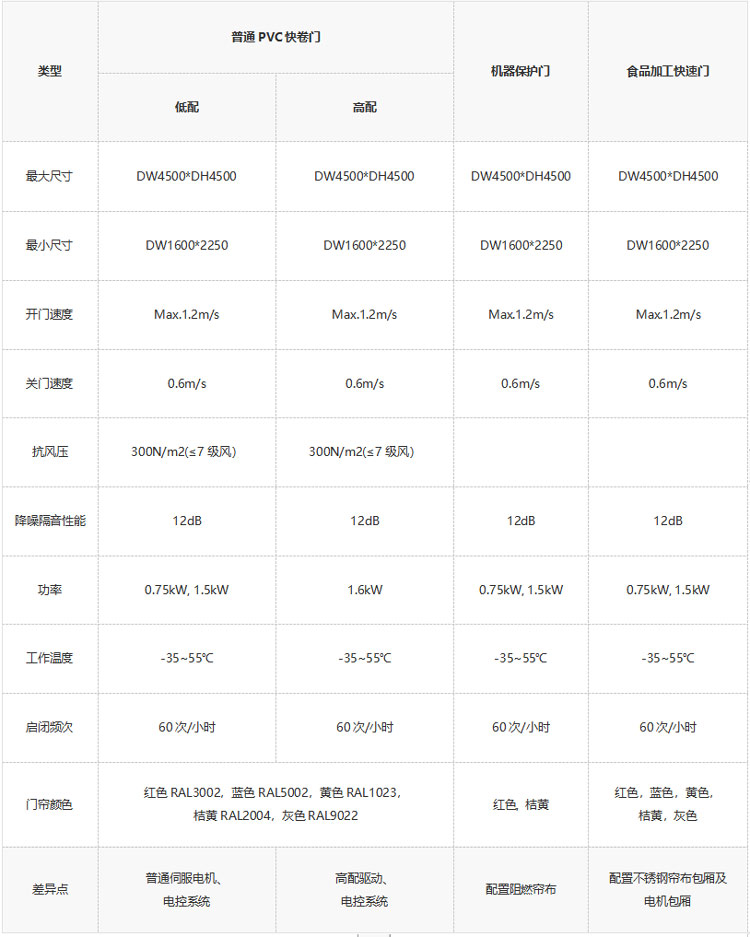

產品參數

產品特點

● 開、關門速度快，縮短了出入口的開放時間，減少了不同區間之間的空氣對流和熱能交換。

● 設有無線安全氣囊、紅外保護系統。在門體下行時遇人、物迅速回到全開狀態。安全性好。

● 防塵、防灰、防蟲、抗風，滿足環境潔凈的應用場所。
