工業滑升門

工業提升門：由門扇、軌道、平衡系統、驅動及控制系統、安全裝置和其它選配件組成。保溫、密封、抗風，使用壽命長。

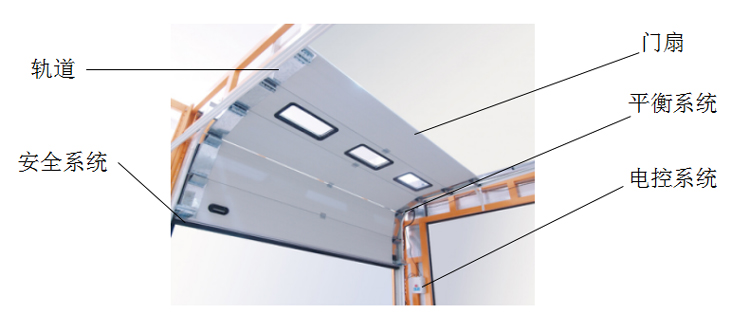

產品結構

工業提升門由6個主要部件組成：

（1）門扇

（2）軌道

（3）平衡系統

（4）電控系統

（5）安全系統

（6）其他選配

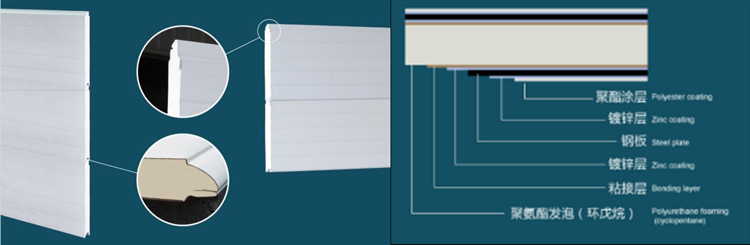

1.1.1門扇

工業門的門扇主體為門板，它的組成是雙層彩鋼板內填充無氟聚氨酯發泡組成的，門板常規厚度為40mm、50mm兩種，發泡密度為min.45kg/m³。

門板表面經過壓紋（橘紋）和壓筋處理，美觀大方，且增加聚氨酯粘合強度從而提升門板抗壓強度。在門板兩側安裝鉸鏈位置預埋連續鋼帶，以保證鉸鏈安裝牢固。

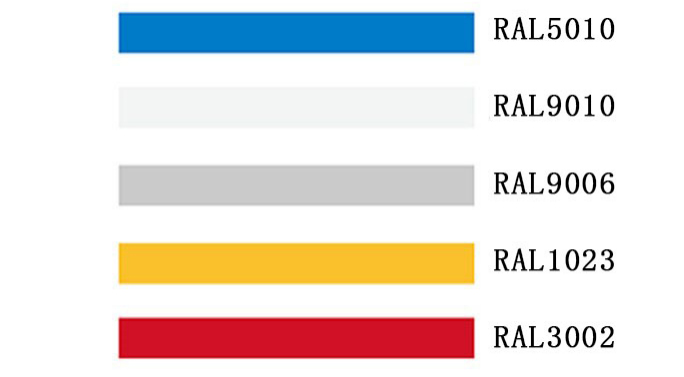

門板顏色標配：紅色RAL3002、黃色RAL1023、銀灰RAL9006、白色RAL9010和藍色RAL5010。

門板可選普通接口和防夾手接口

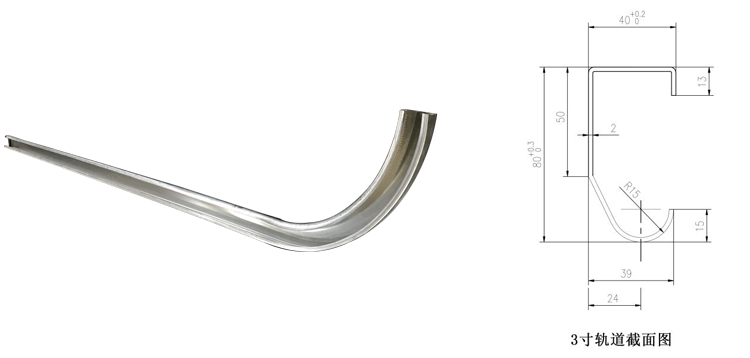

1.1.2軌道

軌道的作用是讓門板的重量通過滑輪傳遞到它的上面，通過滑輪在軌道內滾動來完成門的開啟和關閉動作。軌道的形狀和建筑物的高度有關，它可能是彎曲的或垂直的。軌道是門順滑運行的基礎。

軌道材質為DX51D，厚度為1.8mm和2.0mm兩種，視不同的門尺寸和重量而定。軌道分為2”和3”軌道兩種。

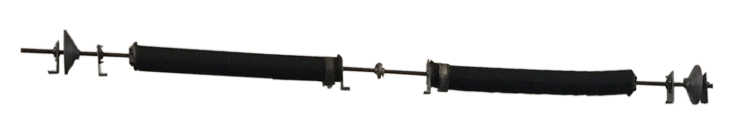

1.1.3平衡系統

工業滑升門采用扭簧平衡，扭簧平衡系統主要是由支承軸座、彈簧、線轂、鋼絲繩等部件組成，平衡扭簧根據門重負荷軟件計算而設計制作的扭簧，使平衡達到更好狀態。

工業門扭簧平衡系統的扭簧材料大多采用的是優質彈簧鋼（SWRH82B）制造，扭簧表面做氧化處理，以防使用時間過長造成表面腐蝕，影響美觀。

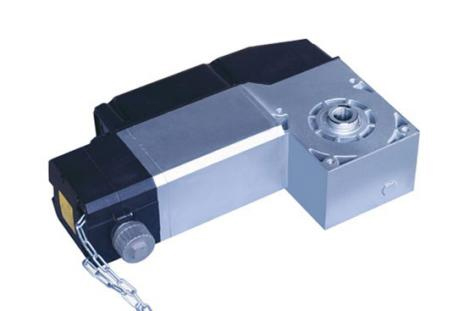

1.1.4電控系統

工業提升門的電控系統主要由電機、控制箱及手拉葫蘆組成。

通過驅動電機的旋轉來驅動門的開啟或關閉。門在關閉時靠門的重量或驅動齒條來實現，此時驅動電機來控制門的關閉速度。控制單元為門的運行提供速度調節和自動功能。

控制箱安裝在門洞口側部的墻壁上。控制箱上有開門、關門、停止按鈕和急停按鈕。控制箱上還安裝有主電源開關，可以通過旋轉該開關來接通或斷開供電電源。

手拉葫蘆安裝于門體側方，當遇到緊急情況或停電時，可以通過拉動手動拉鏈來開啟或關閉工業門。

1.1.5安全系統

工業提升門的安全裝置主要有四種，分別是彈簧斷裂保護裝置、安全氣囊感應裝置、鋼絲繩斷裂保護裝置、紅外對射安全裝置（選配）。

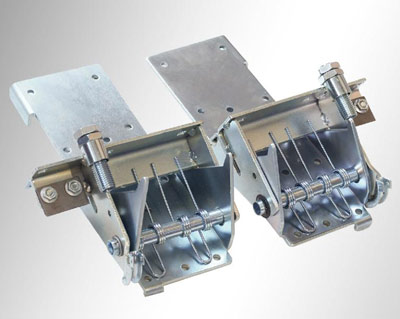

（1）彈簧斷裂保護裝置

扭簧是工業提升門的平衡系統，它控制著門體在上下運行時保持平行。如果彈簧意外斷裂時，工業門門體的平衡就將被破壞，造成門體跌落而發生重大事故，此裝置可以在彈簧斷裂的時候，卡住平衡軸，從而避免門體墜落。

（2）安全氣囊感應裝置

安全氣囊一般是安裝在工業門門體下方邊緣，平時氣囊處于飽和狀態，在門體關閉的過程中，一旦遇到障礙物，壓力過大就會導致氣囊氣體全部被擠壓出去，這時工業滑升門的門體就會在裝置的作用下立即向反方向運行，防止夾到障礙物，造成意外事故。

（3）鋼絲繩斷裂保護裝置

一般來說，鋼絲繩是不會斷裂的，但是有可能會出現脫盤現象，在脫盤后，鋼絲繩會松動，萬一遇到這種情況，防鋼絲繩斷裂保護裝置就會夾緊側軌，防止門體下墜。

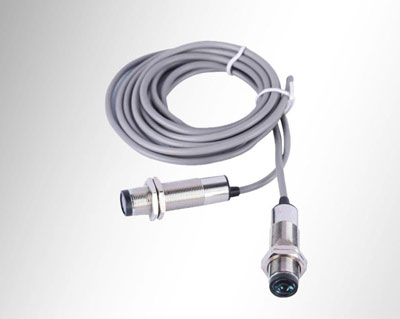

（4）紅外對射安全裝置（選配）

在工業門門體上會設有一組紅外對射，發射一束紅外線光束，在門體向下運行時，要是被障礙物阻擋，該光束就無法連成一條直線，安全保護統就會發出命令，命令電機停止運行，并使門體自動向反方向運行，直止返回到開啟狀態。

1.1.6其他選配

1、透明視窗（矩形）：窗框為黑色聚碳酸酯，窗為雙層丙烯酸；

2、雷達：普通雷達、人車分流雷達；

3、地磁；

4、遙控；

5、拉繩開關；

6、光電控制。

產品原理

工業提升門是利用扭轉彈簧來承擔門體的重量，然后通過手動或電動的方式收放通過線輪與門體聯結的鋼絲繩來平穩地向上拉起門體或向下放下門體。扭簧在其中起著至關重要的作用：承載由滑升門門體重量導致的扭矩載荷，使滑升門能夠平穩順暢地根據指令上下滑動。

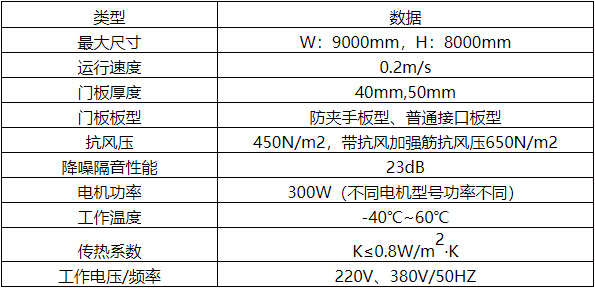

技術參數

產品特點

● 門板采用無氟聚氨酯發泡技術，更環保，同時具有很好的保溫隔熱性能，為有保溫要求的空間降低能耗；

● 連續線生產，發泡密度更均勻，更堅固，無剝離的可能；

● 隱藏式密封條設計，提升門板整體外觀；

● 門板頂部、側部都配有三元乙丙優質橡膠密封條，抗紫外線、抗老化性能突出；

● 配有鋼絲繩斷裂保護裝置，刃口采用一定合金鋼，確保動作時能夠切入軌道，保證門體在極短的距離（時間）內卡死在軌道中，極大地提高工業門的安全性能；

● 多種控制系統，可根據用戶實際所需選擇合適的控制方式；

● 可根據不同的廠房、倉庫上部空間、管道配布，設計不同的安裝解決方案，以更大程度的節省空間占用；

產品應用：工業提升門的操作輕便，具備良好的保溫與密封性，適用于各類型、有較高的保溫密封與美觀要求的廠房、物流倉庫或特種車庫。

為什么要選擇我們？

快捷的運輸和安裝

能夠在您下單后便捷的為您提供服務

精確的測試

產品要經過多次的反復測試，才會出廠

專業的圖紙設計

三十多年的專業設計、生產，經驗豐富
